Tuesday 14 April 2009

Lampu Neon Bang Jenggot

Pernah ndak sih, situ terkesima sama lampu neonnya pedagang keliling? Bukannya lampu neon itu pake colokan rumah, yang minimal ratusan volt? Kok bisa yah jalan pake batere mobil, yang cuman 12V doang? Pake ilmu hitam apa yah?

Lebih hebatnya lagi, pernah si penulis plototin itu neon (dasar kurang kerjaan), rangkaian elektroniknya cuman pake coil sama sebiji transistor. Hebat amat yah? Nah, bagi yang cukup gila untuk terkesima dengan hal beginian, jangan takut. Sebenarnya rangkaian yang dipakai memang sangat sederhana. Kalo mao pake bahasa kerennya, namanya Blocking Oscillator (bahasa Indonesianya apa tuh? Osilator ngeblog? Osilator goblog? Apa ngobok osilator?).

Di jaman begini, lampu neon udah ndak keren lagi. Jadi kite yang muda-muda, pakenya LED dong. Itu tuuh, kayak bohlam, tapi warnanya bisa macem-macem. Lampu senter udah banyak pake bohlam beginian, warnanya putih terang.

Untungnya, LED ndak pake ratusan volt buat nyala. Tergantung warnanya, biasanya yang putih cuman butuh sekitar 3-4Volt juga udah terang. Jadi si bang jenggot, anaknya udah nggak perlu pake lampu neon lagi yang ratusan volt. Yah, tapi sekarang masih rada mahal, jadi belum diadaptasi sama khalayak ramai.

Nah, boleh nyolong idenya si bang jenggot, kita juga mao bikin lampu senter LED yang cuman pake sebiji batere dong. Mana keren kalo cuman asal nyambung pake kabel, ya ndak? Ini senter juga mesti nyala walaupun pake batre yang udah soak pula, pokoknya canggih deh:

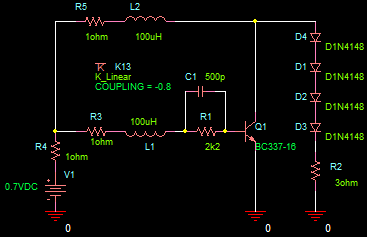

From Rusdy's Picasa

Ide di atas boleh nyolong dari si ini nih, skematik di atas, LED-nya disimulasi pake 4 biji dioda 1N4148. Tadinya sih, si penulis ndak yakin sama efisiensinya, tapi, setelah disimulasi di PSPICE, ternyata sangat memuaskan:

From Rusdy's Picasa

Bagi yang nggak ngarti, pokoknya efisiensi rangkaian diatas cukup tinggi (di atas 70%), padahal baterenya cuman 0.7V!! Yah, di dunia  nyata mungkin nggak seefisien ini, tergantung coil yang digunaken tentunya.

Di komputer jalan, di dunia nyata gimana? Tunggu posting selanjutnya dong!

Monday 13 April 2009

Elektronik Maya

Bagi yang doyan ngoprek elektronik, tapi kantongnya cetek, jelas-jelas nggak bisa sembarang beli komponen terus langsung nyolder. Di jaman modern kayak gini, kita prototype dulu, pas udah jalan, baru dibikin produknya.

"Tapi, wahai sang penulis, yang begitu bijaksana, prototyping itu kan mahal! Udah mana tangan kita ini sudah gatel mau langsung nyolder aja, gimana dong?". Ya sabar dong! Dijamin nggak rugi deh kalo mau uji ulang design dengan prototyping dulu.

Caranya? Ya gini:

1. Gunaken program komputer untuk prototype
Bagi yang belum, kemane aja situ selama ini? Yang pasti, untuk hasil yang OK, harus pake software yang mampu me-representasi-kan rangkaian akhir.

Bagi yang kelas teri (eh, pemula maksudnya), Circuit Simulator dari www.falstad.com memiliki user interface termudah. Ndak perlu banyak pengalaman, dijamin bisa langsung pake. Yah, jelas-jelas pilihan komponennya sangat terbatas.

Ini simulator paling cocok bagi kaum muda (atau tua) yang baru mencicipi dunia elektronika. Bagi murid sekolah yang belajar Fisika tentang rangkaian arus listrik, ini cara gampang untuk menyelesaikan soal-soal yang ruwet itu, dari rangkaian seri/paralel atau mao dikombinasikan bagaimanapun juga, dijamin tokcer!

Yang udah berpengalaman, jelas-jelas harus pake SPICE. Ini industry standard untuk simulasi rangkaian elektronika. Yang bikin simulator SPICE juga banyak. Bak mobil, fungsinya sama, tapi merknya sama, begitulah SPICE simulator. Intinya, pake yang paling banyak supportnya, alias memiliki banyak pengguna. Jadi, kalau ketemu technical problem, bisa langsung Google, terus ketemu solusinya. Si penulis, menggunakan PSPICE dari OrCad. Versi studentnya gratis...tis...tis (dan legal!!!).

2. Gunakan Breadboard sebelum hasil akhir
Jangan kegatelan langsung nyolder. Mending gunakan breadboard untuk ngetes rangkaian. Jadi kalau ada yang salah kan ketauan. Lagipula, biasanya kalo keburu males nyolder, hasil akhirnya yah di breadboard aja :).

Bagi pendatang baru di elektronika, ini jelas-jelas cara terbaik untuk merangkai elektronik. Nggak perlu beli solder, langsung colok (kayak pemilu dong?)!

Kalau Bosan...

Yah ngeblog!... Pantas aja banyak begitu blog di dunia maya yah? Ternyata dunia ini dipenuhi oleh orang-orang hampir mati kebosanan! Lihat aja sendiri:
  • dari yang "ah, mending gue nyari duit di blog" -> bukti: blog seperti ini penuh dengan google ad sampe penuh. Pusing liatnya! Blog tipe ini ndak kasian sama para pembaca, isinya cuman sampah lagi!
  • terus tipe "ah, mending isi diary blog" -> jangan salah, bukan cewe aja yang isi blog tipe begini, banyak cowo bawel di dunia maya pula (ngaca doong...)!! Biasanya isinya curhatan. Frekuensi ngeblognya juga ndak konsisten, tergantung mood gitu.
  • ada juga yang "Mending nge-blog hobi gue aje". Tipe ini lumayan marak, dari potograpi, software ini itu (yang ini paling banyak, ya jelas aja, yang melek Internet...), banyak lagi deh. Itung-itung sekalian cari temen sehobi gitu.
Si penulis kategori mana kalo gitu?

Yang pasti, bukan kategori pertama, alias cari duit. Jadi, tenang aja, kalau ada pembaca yang nyasar kemari, nggak bakal dibikin pusing sama Google ad yang tak berkehabisan.

Isinya? Ya jelas nyampah, nggak baca tuh judulnya?

Kesimpulan: Kalau sampai ada yang membaca sampai sejauh ini:
  1. Ambil nafas panjang
  2. Minum air
  3. Tutup komputer, cari udara segar (kalau yang hidup di kota besar, yah nasib)
Masa iya sih, hidupmu begitu bosan sampai membaca sejauh ini?
